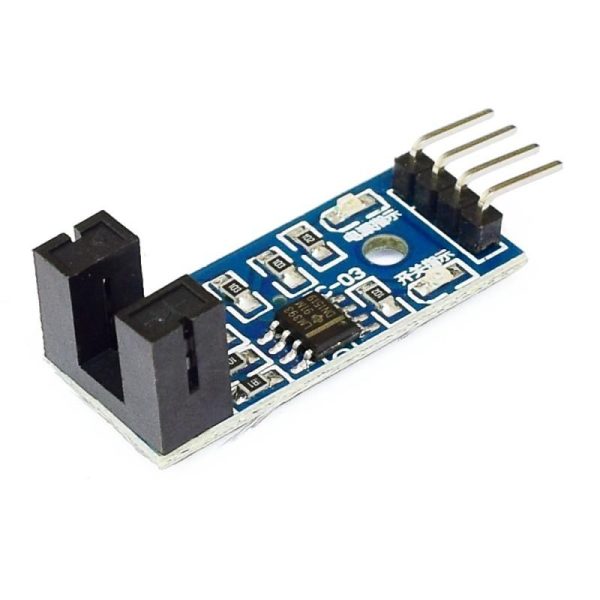

Sensor de velocidad encoder IR óptico
$ 1.990 IVA incluido
Conocer la posición o velocidad de un motor es muy importante en robótica, para lo cual existen diversas alternativas, siendo una de las más comunes el uso de encoders de tipo óptico. Los encoders en general son dispositivos que se encargan de convertir el movimiento angular o lineal en pulsos eléctricos que puedan ser interpretados por el controlador del sistema.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?
El Sensor de Velocidad Encoder IR Óptico es un dispositivo que utiliza un haz de luz infrarroja para detectar la velocidad y posición de objetos en movimiento. Funciona interrumpiendo el haz de luz mediante ranuras en un disco acoplado al eje de un motor, generando pulsos eléctricos que pueden ser interpretados por un microcontrolador.
¿Para qué sirve?
- Medición de velocidad: Determina la velocidad de rotación de motores en aplicaciones robóticas y sistemas de control.
- Detección de posición: Identifica la posición angular de un eje, útil en sistemas de posicionamiento.
- Contadores de RPM: Calcula las revoluciones por minuto en motores eléctricos.
¿Dónde se usa?
- Robótica móvil: Para controlar la velocidad y dirección de robots.
- Sistemas de automatización industrial: Monitoreo y control de maquinaria rotativa.
- Proyectos de electrónica educativa: Experimentos y prácticas con microcontroladores como Arduino.
¿Con qué se puede usar?
- Microcontroladores: Compatible con plataformas como Arduino, PIC y Raspberry Pi.
- Discos ranurados: Acoplados al eje del motor para interrumpir el haz de luz y generar pulsos.
- Sistemas de control de motores: Para retroalimentación en la velocidad y posición del motor.
Características
- Sensor infrarrojo tipo ranura: Detecta interrupciones en el haz de luz para generar señales digitales.
- Comparador LM393 integrado: Proporciona salidas digitales estables y precisas.
- Indicadores LED: Muestran el estado de alimentación y detección del sensor.
- Salidas duales: Ofrece salidas analógicas y digitales para diversas aplicaciones.
Especificaciones
| Especificación | Detalles |
|---|---|
| Voltaje de operación | 3.3V – 5V DC |
| Tipo de sensor | Optointerruptor infrarrojo MOCH22A |
| Comparador | LM393 |
| Salidas | Analógica y Digital TTL |
| Longitud de onda del emisor | 950 nm (infrarrojo) |
| Dimensiones | 32 mm x 14 mm x 7 mm |
| Ancho de la ranura | 5 mm |
Documentación
Información Adicional
- Principio de funcionamiento: El sensor emite un haz de luz infrarroja que es interrumpido por las ranuras de un disco acoplado al eje del motor. Cada interrupción genera un pulso que puede ser contado para determinar la velocidad o posición.
- Conexión típica con Arduino: El módulo se conecta a los pines de alimentación (VCC y GND) y la salida digital (D0) se conecta a un pin de interrupción digital en el Arduino para contar los pulsos generados.
- Aplicaciones prácticas: Además de medir la velocidad, puede utilizarse como sensor de final de carrera óptico en sistemas donde se requiere detectar la presencia o ausencia de un objeto.
Pinout
Dimensiones
Conclusión
El Encoder Rotativo Incremental Omron E6B2-CWZ6C 1000P/R es una solución confiable y precisa para aplicaciones que requieren monitoreo exacto de posición y velocidad. Su diseño compacto, alta resolución y compatibilidad con diversos sistemas de control lo hacen ideal para una amplia gama de aplicaciones industriales y de automatización.
